Raspberry Piを用いた気圧, 温湿度計

OVERVIEW

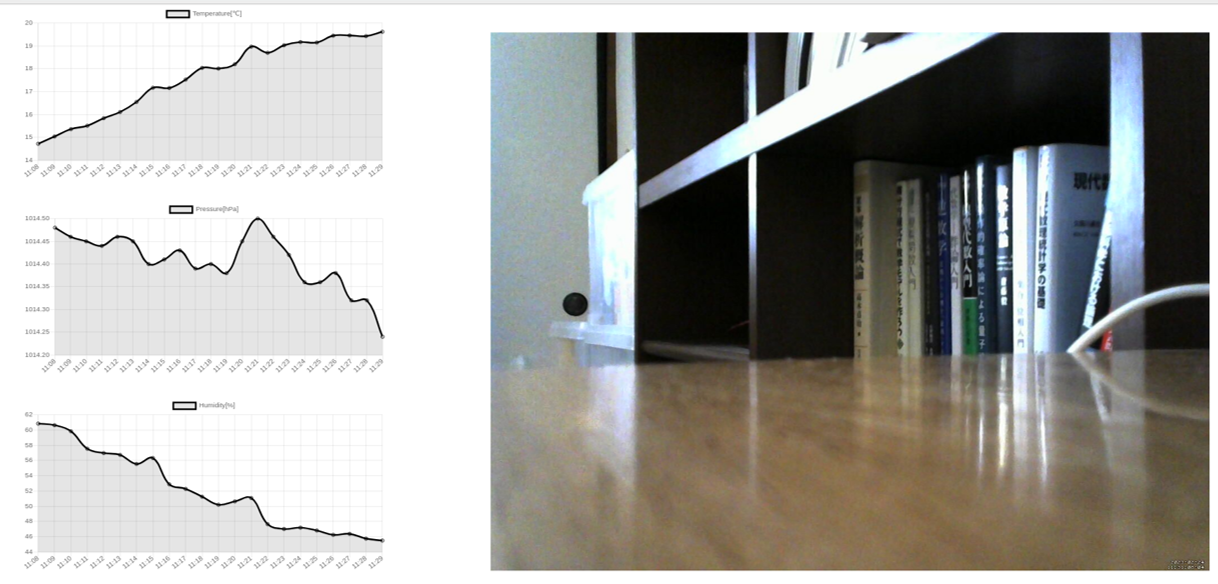

第24回テクノフェスタ in 浜松 での展示作品 Raspberry Piとセンサで気圧, 温湿度データを取得し, 約1分間隔でグラフにプロットする. おまけで, motionを用いた動体検知カメラも表示した.

YEAR 2020 - 2020

ソースコードのURL: https://github.com/K-K-K-K/draw-chart

使用機材一覧

  • Raspberry Pi 3 Model B+ 1台
  • BME/BMP 280 センサーモジュール (Bosch Sensortec GmbH) 1台
  • Logicool® C505 HD WEBCAM
  • ブレッドボード 1つ
  • ジャンパーワイヤ 4本

使用言語/ライブラリ/ソフトウェア

  • Python 3
  • HTML/CSS
  • JavaScript
  • chart.js
  • http-server  (node module)
  • Motion

回路

Raspberry PiのGPIOとセンサーモジュールをブレッドボード上で回路を作り接続した。センサーモジュールとRaspberry Piのピンの対応は以下の通り。

  • (センサーモジュールの入出力/Raspberry PiのGPIO)
  • VIN     < --- >  GPIO 1
  • GND   < --- >  GPIO 9
  • SCL    < --- >  GPIO 5
  • SDA    < --- > GPIO 3
